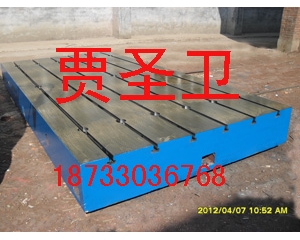

大型铸铁平板

大型铸铁平板技术要求:
1、大型铸铁平板工作面不得有严重影响外观和使用性能的砂孔,气孔,裂纹,夹渣,缩松,划痕、碰伤、绣点等缺陷。
2、大型铸铁平板的铸造表面应清楚型砂且平整,涂漆牢固。
3、大型铸铁平板精度等级为0级~3级的平板工作面上,直径小于15mm的砂孔允许用相同材料堵塞,其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个,且砂孔之间的距离应不小于80mm。
4、大型铸铁平板应采用优质细密的灰口铸铁等材料制造,其工作面硬度应为170~220HB。
5、大型铸铁平板工作面通常采用刮削工艺。对采用刮削加工的3级平板工作面,其表面粗糙度Ra最大允许值5μm
6、大型铸铁平板应去磁和稳定性处理。
7、大型铸铁平板相对两个侧面上,应有安装手柄或吊环装置的螺纹孔(或圆柱孔),且装置位置的设计应尽量减少因搬运而引起的变形。
8、若大型铸铁平板工作面上设置螺纹孔(或沟槽),其部位应不高于工作面。
大型铸铁平板在检定中如何评定刮研接触斑点
大型铸铁平板是广泛用于机械行业精密测试、检验、划线的重要工具。为延长大型铸铁平板的使用寿命,保证使用精度.刮研接触斑点质量是大型铸铁平板的一项重要技术指标。
目前对刮研接触斑点的评定认为:
一是检查大型铸铁平板工作表面的微观质量即微小峰谷的平面度,表面微观质量高,耐磨性好,才能保证平板的使用寿命。
二是防止大型铸铁平板工作表面有小范围的局部畸变,来保证大型铸铁平板的使用精度。
JJG   117-91大型铸铁平板板检定规程对刮研接触斑点要求见下表:
JJG 117-91大型铸铁平板检定规程对刮研接触斑点要求
大型铸铁平板级别 00级、0级 1级 2级
刮制大型铸铁平板的接触斑点(25×25毫米)
斑点数 ≥25 ≥20 ≥12
最多与最少斑点数之差 不大于5个点
大型铸铁平板标准规格:
  大型铸铁平板按GB/4986-85标准制造,产品制成筋板式和箱体式,工作面有长方形,材料灰铁HT200-300,HB170-240,工作面采用刮研工艺,工作面上可加工V型、T型、U型槽和圆孔、长孔等。大型铸铁平板是用于工件检测或划线的平面基准器具。平板安装应调至水平、负荷均分布于各支点上,环境温度使用时应避免振动
大型铸铁平板标准规格及对应级别标准:

规格精度等级规格精度等级
0级1级2级3级精刨0级1级2级3级精刨
100×1004826

2500×2500

72180270
200×10051020

3000×1000


168248
200×20051020

3000×1500


174154
300×20061224

3000×2000


184275
300×30061224

3000×2500


186276
400×30061224

3000×3000


210300
400×40061224

4000×1000


210300
500×30061224

4000×1500


210300
500×50071428

4000×2000


219310
600×40071428

4000×2500


228340
600×50071428

4000×3000


240360
800×5008163280
5000×1500


249370
800×6008163280
5000×2000


255375
900×6008163280
5000×2500


264390
1000×7509183690
5000×3000


287420
1000×100010203996
6000×1500


287420
1200×1000
203996
6000×2000


293430
1500×1000
2448120
6000×2500


300450
1500×1500
2550125
6000×3000


308460
2000×1000
2652129
8000×1500


366500
2000×1500

56140
8000×2000


370520
2000×2000

601522308000×2500


375530
2500×1500

641522308000×3000


382570
2500×2000

68168248
