铸铁方箱
添加时间:2018-01-22

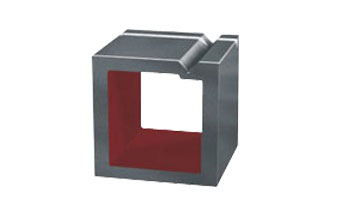

铸铁方箱

方箱包括铸铁方箱、大理石方箱、磁性方箱、划线方箱、检验方箱、万能方箱等。方箱是平板测量中的重要的辅助工具,用于钳工立体划线,机械零部件的平行度、垂直度和各种位置误差的测量及检验。
       铸铁方箱的材质为:HT200-300
       铸铁方箱按精度可以分为000级、00级、0级、1级、2级、3级。
       铸铁方箱按JB/T 7974—2000标准制造,如特殊需求可按客户要求制作。
       铸铁方箱的承载要求:铸铁方箱的承载是指方箱单位面积承受的重量后,铸铁方箱的变形挠度。
       铸铁方箱工作面的精度可以保持使用2年以上,精度降低时可以通过调试或刮研工艺恢复,铸铁方箱的高度要求:630×630的方箱在220至140之间;1000×1000至800×800的铸铁方箱高度在300至400之间;1600×1000以上的铸铁万能方箱高度在400以上。
       铸铁方箱放好工件后,在不影响正常使用的情况下,铸铁方箱所能够承受的压力。比如:2000mm×4000mm的方箱可以放置重量为64吨的工件,铸铁方箱的承载:64吨÷(2米×4米)=8吨/每平米。当然铸铁检验方箱的承载和他的实际设计和实际生产加工还有比较密切的关系。

规格mm工作面的平面度工作面的垂直度、平行度及
V型糟对底面和侧面的平行度
精度等级μm
1级2级3级1级2级3级
1003.571571530
150491781835
2004.5102092040
25051122102245
3005.51225112550
35061327122755
4006.51530133060
50081735153570
